У Дніпрі та області зростає попит на встановлення гібридних інверторів з акумуляторами у житлових будинках, що впливає на розмір електрощитів. Власникам житла важливо заздалегідь визначити кількість модулів, необхідних для всіх електричних пристроїв, щоб уникнути нестачі місця та плутанини в електропроводці.
Що таке модуль у електрощиті
Модуль — це одиниця ширини для приладів, які встановлюють на DIN-рейку, стандартно 17,5 мм. Однополюсний автомат займає один модуль, двополюсний — два. Щити бувають різної місткості — 12, 24, 36, 48 модулів і більше, часто в кілька рядів для зручності монтажу.
Пристрої та їх ширина в модулях
Для точного визначення ширини необхідно скласти список усіх пристроїв зі стандартними розмірами:
- Автоматичний вимикач — 1 модуль на полюс (2 для однофазної лінії, 4 — для трифазної);
- Пристрій захисного вимкнення (ПЗВ) — 2 або 4 модулі;
- Диференційний автомат — 1-2 модулі;
- Реле напруги — 2-3 модулі;
- Пристрій захисту від імпульсних перенапруг (ОПН) — 1 модуль на полюс;
- Модульний рубильник — 1 модуль на полюс;
- Перемикач джерел живлення I-0-II — 2-4 модулі;
- Автомат постійного струму для сонячних панелей — 2 модулі на кожен ланцюжок.
Особливості підключення інвертора
Гібридний інвертор монтується на стіну, а для його підключення у щиті розміщують автомати на вхід і вихід, обхідний перемикач (байпас), пристрої захисту постійного струму й інші необхідні елементи. Часто їх розміщують у окремому боксі або виділяють окремий ряд із маркуванням для безпеки та зручності.
Приклад розрахунку відомої конфігурації
Для однофазного будинку з гібридним інвертором на 6 кВт, двома ланцюжками сонячних панелей і акумулятором на 48 В потрібен електрощит мінімум на 36 модулів. Це враховує всі необхідні автомати, реле, ОПН, перемикачі та запобіжники, з додатковим запасом 20–30% на майбутні розширення.
Чому потрібен запас у щиті
Запас в модулях допомагає врахувати майбутні додатки, такі як кондиціонери, електрозарядки або насосне обладнання, а також врахувати нагрів електричного обладнання, що впливає на його роботу та безпеку.

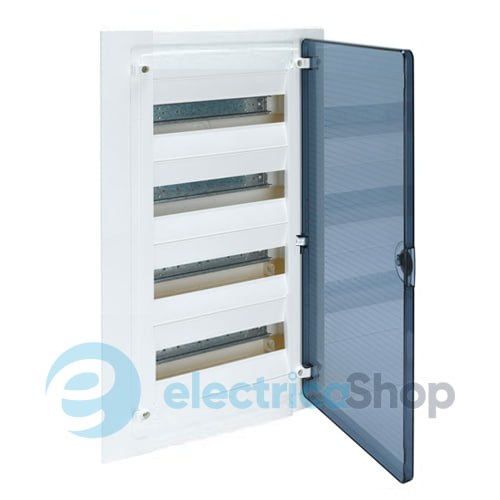

Вибір щита за параметрами
При підборі корпусу електрощита слід враховувати:
- Кількість рядів і модулів у ряді;
- Глибину корпусу (для лічильників, контакторів тощо);
- Ступінь захисту (IP30-IP40 для будинку, IP65 для гаража або вулиці);
- Наявність шин нуля та заземлення;
- Кількість та розмір вводів для кабелів.
Використання спеціалізованих магазинів для купівлі електрощитів та модульної автоматики допомагає точніше підібрати обладнання з урахуванням розмірів і характеристик.
Загалом правильний розрахунок і вибір електрощита дозволяє уникнути надмірних витрат і забезпечує безпечну та ефективну роботу електросистеми у вашому домі.
